在全球積極探尋低全球變暖潛值（GWP）的創新解決方案之時，霍尼韋爾憑借其氫氟烯烴（HFO）Solstice?品牌脫穎而出，成為氟碳制冷劑技術領域的先鋒。

Solstice?品牌系列產品在性能上與目前使用的固定和移動式制冷劑、發泡劑及氣溶膠推進劑不相上下，但其獨特的分子結構縮短了在大氣中的存留時間，從而實現了更低的全球變暖潛值，彰顯了霍尼韋爾在環保領域的突破性成果。其中，Solstice? L40x（R-455A）、Solstice? 454C（R-454C）和Solstice? 454B（R-454B）作為先進的長效制冷和暖通空調制冷劑，具有弱可燃性（A2L），預計在未來幾年將在暖通空調和制冷領域得到應用。

自19世紀工業化學品應用于制冷領域以來，制冷劑及制冷技術的發展始終圍繞著人們對安全、高效和環保的需求展開。如今，氫氟烯烴（HFO）基制冷劑的應用，進一步推動了行業的進步。隨著制冷技術和空調設備的普及，安全的食品供應鏈和舒適的人居環境已經成為全球人民生活的重要組成部分，為人們帶來了諸多福祉。然而，隨著對工業化學品危害、臭氧消耗潛值（ODP）以及全球變暖問題的深入了解，世界各國紛紛制定了相關法規，以確保使用安全且環保的制冷劑。

美國在2020年通過了《創新與制造法案》（AIM法案），該法案延續了《蒙特利爾議定書》基加利修正案的管控要求。根據AIM法案，含氟制冷劑生產商需要遵循分階段削減計劃，并根據全球變暖潛值（GWP）獲得特定配額。生產商的配額是基于GWP數值以及分階段削減計劃來確定的。與此同時，《蒙特利爾議定書》禁止了在美國境內生產氯氟烴（CFC）和氫氯氟烴（HCFC）制冷劑，其實施階段已于2020年1月1日在美國正式生效。此外，《蒙特利爾議定書》基加利修正案將氫氟碳化物（HFC）納入受控物質清單，并要求到2036年將氫氟碳化物的使用量降低至基準水平的15%。

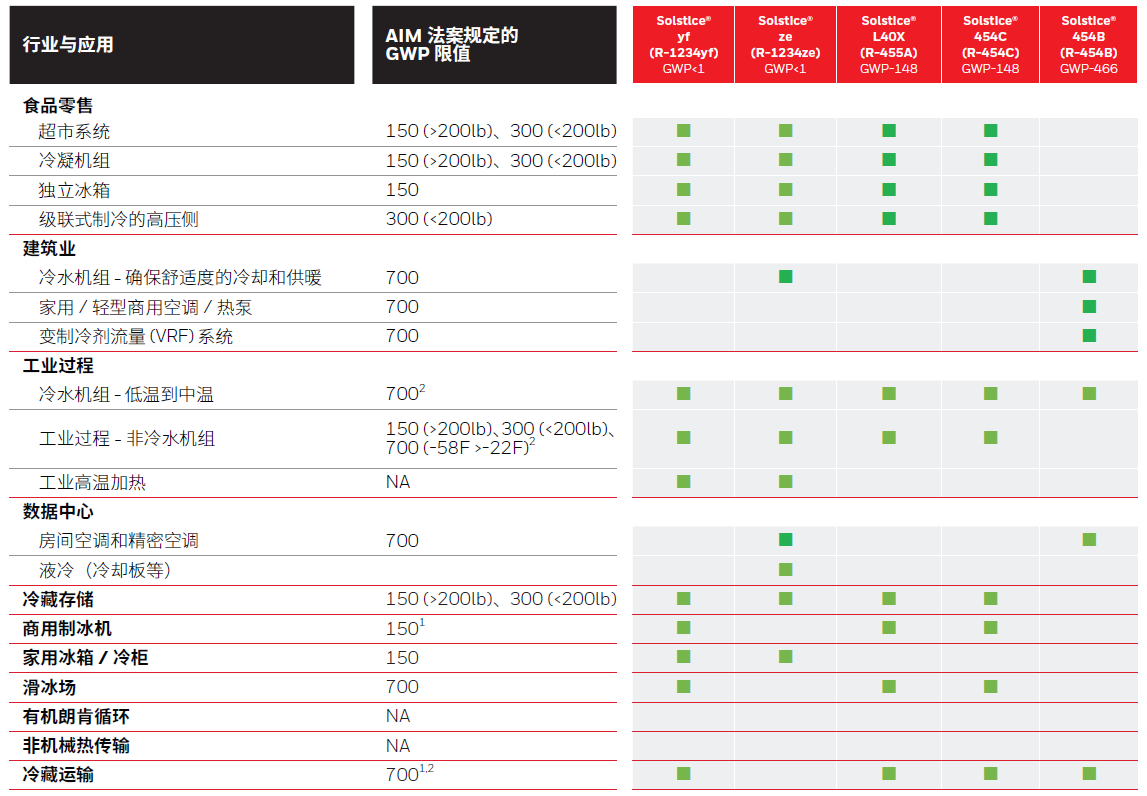

美國環保署 (EPA) 依據 AIM 法案授權，于 2023 年 10 月在技術過渡計劃中頒布了針對特定行業的法規。此類行業特定法規旨在禁止在特定應用場景中使用全球變暖潛較高的制冷劑。部分?jǐn)M議行業法規及其 A2L替代方案如下表所示：

A2L簡介

根據ASHRAE標準34，制冷劑按照毒性和可燃性被分為多種類型，從無毒不可燃（無火焰?zhèn)鞑ィ┑接卸靖呖扇嫉牟煌闆r。其中，A2L是一種近年新增的制冷劑分類級別。A2L級制冷劑的可燃性低于A2和A3級制冷劑，并且能夠適用于多數A1級制冷劑（例如R-404A和R-410A）的應用場景。具體來說，A2L級制冷劑的可燃性明顯低于A2級，遠低于A3級制冷劑。

毒性:

·低:A

·高:B

可燃性:

·無火焰?zhèn)鞑?1

·低可燃性:2L

·可燃:2

·可燃性較高:3

示例:

·A3:碳?xì)浠衔?R-290、R-600a)

·A2:R-142b、R-143a、R-152a

A1:R-22、R-404A、R-407C、R-410A、R-448A。R-744A2L:R-1234yf、R-1234ze、R-455A、R-454B、R-454C

·B:R-123、R-245fa

·B2L:氨(R-717)

下文提到的制冷劑能夠適配多種應用場景，但使用時必須符合相關的環境法規、安全規范（例如UL、CSA等）以及機械規范（例如ASHRAE、UMC、IMC等）。

總體來看，A2L制冷劑將在商業、住宅和工業領域得到應用，并且在未來有望取代傳統的A1級制冷劑，成為新設備的較好選擇之一。

Solstice? L40x (R-455A) 是一種弱可燃（A2L）制冷劑，其在0 psig壓力下的沸點為-50°F（露*和泡點的平均值）。它適用于中溫和低溫制冷應用，并且具有較好的環保性能：其全球變暖潛值（GWP）為146（AR5），臭氧消耗潛值（ODP）為零。與其他同類制冷劑相比，L40x的可燃性下限值（LFL）更高，這意味著火焰發生的可能性大幅降低。因此，L40x的充注量限值也明顯高于同類制冷劑。

規范和標準

ASHRAE標準15于2022年發布，其中對A2L制冷劑的等級提出了具體要求。此前的版本將A2L歸類為A2制冷劑的子類別，并對A2制冷劑規定了更嚴格的使用要求。根據該標準的第7.7節，A2L制冷劑被允許用于非人居舒適性系統，并且可以采用260xLFL [kg/m3]的計算方法，這一方法符合UL 60335-2-89標準。

此外，除非用于工業場景，否則系統必須通過“認證”（參見第7.7.3節）。要獲得認證，設備需要符合UL60335-2-40（暖通空調）或UL60335-2-89（制冷）標準。對于工業系統，應遵循ASHRAE標準中的表7-1和表7-2的規定，其充注量可以遠高于商用系統標準。同時，理解法規中為工業及倉儲冷柜/冷庫規定的例外情況（例如更高的充注量）也非常重要。

ASHRAE標準15作為制冷系統安全的基準，被國際機械規范（IMC）、統一機械規范（UMC）等地方性法規引用。盡管地方司法轄區可能會根據本地需求對ASHRAE標準進行修改，但總體而言，它仍然是確定制冷安全規范的重要文件。

設備安全

1.分體式系統

UL/CSA安全標準的版本都涵蓋了分體式裝置的使用。UL對分體式裝置的定義是：“作為制冷系統整體連接裝置的一部分，遠程冷凝機組（或冷凝器）或遠程蒸發器機組，且該制冷系統的所有組件并非均由制造商指定。” 這一定義實際上將超市和便利店的制冷系統納入了標準的適用范圍。

由于分體式系統可能使用不同制造商的組件，因此安全規范需要對“分體式裝置”進行評估。例如，一個完整的制冷系統可能包括由制造商甲生產的冷凝機組、制造商乙生產的展示柜，以及制造商丙生產的步入式冷庫蒸發器。UL/CSA安全標準要求對每個分體式裝置進行評估，而每個裝置的要求可能各不相同。例如，冷凝機組可能不需要額外的防護措施，而步入式冷藏室可能需要配備泄漏檢測、截止閥以及空氣循環或排放設備（具體取決于充注量和冷庫的大?。?/span>

對于采用A2L制冷劑的分體式現場組裝系統，如冷凝機組（壓縮機+冷凝器）或超市“機架”系統，必須滿足**版UL60335-2-89（制冷）或UL60335-2-40（暖通）附錄101.DVG和101.DVU的要求。需要注意的是，此處的現場組裝系統不包括用于步入式冷庫和冷柜的制冷整裝機（卡匣式）或制冰機。

2.整裝式系統

對于整裝式(非分體式)制冷系統，UL60335-2-89規定：

開放式系統：13xLFL(單位:kg/m°)

帶門設備或“制冷整裝機”：8xLFL

公共走廊或大堂中的機組：3xLFL

設計考量

A2L的應用：在商用場景中，A2L制冷劑（R-455A）可用于充注量不超過247磅的系統。這些系統可以是分布式冷凝機組，甚至是小型機架系統。對于較大型系統，由于R-455A的可燃性下限值較高，因此支持更大的充注量。這些系統可以通過靈活組合，適應多種負載需求，應用于展示柜、步入式冷庫或冷柜等場景。只要遵守各回路與壓縮機系統的充注限值，這些系統可以采用與傳統系統類似的架構（具體需參考UL標準的*終文本及其解釋）。此外，固定裝置需要配備泄漏檢測與安全閥等風險緩解措施，以確保安全運行。

系統替換的影響

本文研究的A2L制冷劑（R-454C、R-455A）的熱力學特性與它們所替代的R-404A制冷劑非常相似。然而，改用這些新型制冷劑對商用冷藏系統設計的主要影響包括：需要根據所使用的制冷劑類型限制充注量，并且必須實施UL針對商用系統提出的風險緩解措施。

如果原有的R-404A系統采用的是分布式布局，那么在改用A2L制冷劑后，系統的數量可能保持不變。相反，如果原系統采用的是集中式機房布局，那么在改用A2L制冷劑后，可能需要將系統重新布置到更靠近制冷負載的區域，并且可能需要增加更多的系統，以滿足充注量的限制要求。

管道規格

R-455A和 R-454℃ 的管道尺寸與 R-404A 相似。R-455A 壓降 (°F) 低于 R-454C。

R-454C 壓降較高。如果將 R-404A管路規格用于 R-454C，需注意這一差異。

管路防護

管路的防護措施需要根據其安裝位置和環境進行調整。首先，戶外管路必須采取防護措施，以抵御冰雹、冰雪荷載等惡劣天氣因素造成的損害，并避免在預期的行人或車輛通道內受到損壞。如果管路鋪設在地下，則必須埋設于竣工地面以下不低于8英寸（約200毫米）的位置，并采取防腐蝕保護措施。其次，當室內管路距地面高度不足7英尺3英寸（約2200毫米），且與設備距離超過6英尺（約1500毫米）時，也必須實施防護措施。此外，穿過開槽、立柱等結構的管路，應根據具體情況采取相應的防護措施。

關于標簽充注設備與存儲

當使用A2L制冷劑時，必須選擇經過審批且適合特定應用場景的系統。承包商或分銷商需要對這一要求承擔部分責任。例如，對于步入式冷庫冷凝機組，必須明確標注步入式冷凍室的*小面積，小于該面積的步入式冷凍室將不符合UL要求。

制造商將提供包含充注量計算說明的充注標簽，該標簽由安裝人員負責填寫。為了較大限度減少管路內的A2L制冷劑，應盡量縮短充注管路的長度。根據UL規范，在回收A2L制冷劑時，需要用無氧氮氣吹掃系統，并充入達到工作壓力的氮氣，然后排空。

充注和回收工作必須嚴格遵守設備操作流程和當?shù)匾?guī)范。鋼瓶必須配備泄壓閥和截止閥。關于倉庫存儲，建議參考AHRI安全制冷劑過渡工作組文件以及當?shù)刂鞴懿块T的相關文件。至于鋼瓶在維修車輛中的存儲要求，目前尚未正式確定，可能的存儲方式包括垂直放置和45度角放置。
